在污水處理、化學(xué)反應(yīng)池、垃圾填埋場等多個工程中都可以用土工膜來進行防滲，它不僅防滲性能好，而且靈活性也非常好，非常適合應(yīng)用在工程中，它在施工時是要進行焊接的，在焊接時有哪些要求呢？

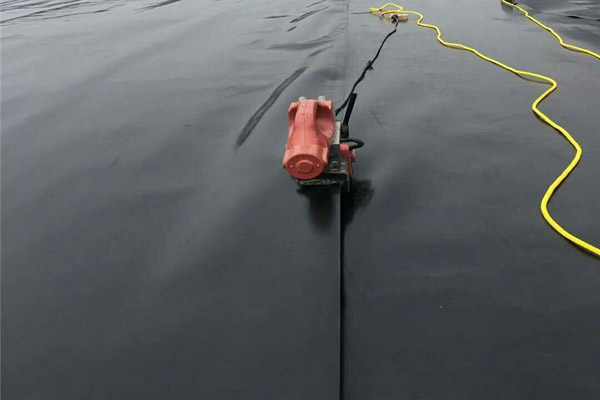

1、在鋪設(shè)土工膜時，在保證質(zhì)量的前提下，一定要節(jié)約原材料，所以焊縫能少就少，不過，一定要在保證質(zhì)量的前提下。兩個膜接縫之間的搭接寬度一般不小于10cm，焊縫的排列方向要平行于最大坡度，也就是要沿坡度方向排列，在拐角與畸形地段，接縫的長度要盡量減短，在坡度大于1:6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫，除非有特殊要求。

2、如果土工膜的長度不夠，那就需要長向拼接，在進行這一步時要先吧橫向焊縫焊接好，橫向焊縫相距大于50cm應(yīng)成T字型，不能十字交叉。相鄰膜焊縫應(yīng)盡量錯縫搭接，模塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。

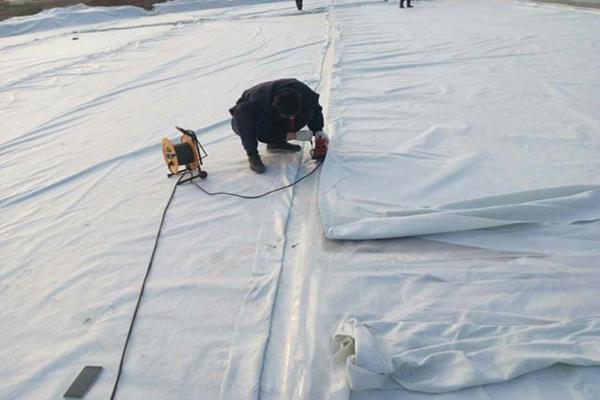

3、在焊膜時不能壓出死折，鋪設(shè)它時，要根據(jù)當(dāng)?shù)氐臍鉁匾约八男阅芤?，預(yù)留出溫度變化引起的伸縮變形量，如果手提焊機的溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時還得重新打磨，不能用手擦拭。當(dāng)接縫的地方有結(jié)露、潮濕、泥沙等影響時，要處理后再進行焊接。在下雨期間或接縫有潮氣、露水、大沙的情況下不能進行焊接，但采取防護措施時除外。

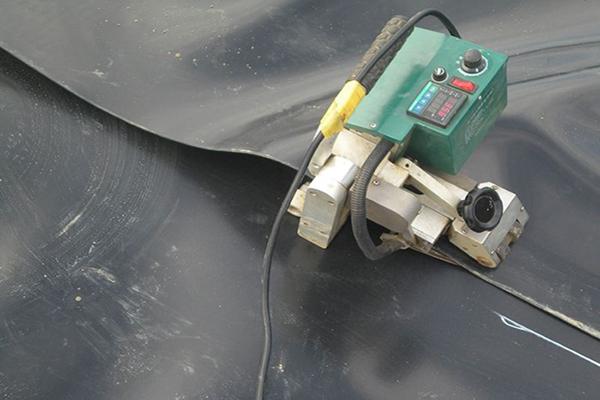

4、當(dāng)焊接機的溫度低于5℃時，不能施工，如果必須施工的話，那就要對焊機進行預(yù)熱處理，擠壓焊接機在焊接的過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損比較嚴重時，要及時更換滑塊，以免損傷膜面。土工膜在焊接時，要采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下，采用當(dāng)?shù)赜秒姇r，必須使用穩(wěn)壓器，膜在鋪設(shè)中，要避免產(chǎn)生人為褶皺，溫度比較低時，要盡量拉緊、鋪平。

上面就是土工膜在焊接時的一些要求，可以看出，焊機的溫度非常重要，不達到一定的溫度不能進行焊接，而且不同方向的拼接所用的方式也是不同的，所用大家在施工時一定要嚴格按照要求來。
